Несмотря на то, что системы напольного отопления появились сравнительно недавно, они сумели получить широкую популярность в жилых и коммерческих помещениях. Сегодня тёплые полы составляют серьезную конкуренцию для систем центрального отопления. Их используют как основной и резервный источник обогрева квартир, домов, офисов и т.д. Эффективное функционирование системы напольного отопления напрямую зависит от грамотного подбора составляющих компонентов.
Главные элементы системы напольного отопления
Система напольного отопления давно получила широкое распространение как эффективный и экономичный способ обогрева помещений. Она может полностью заменить центральную отопительную сеть или выступать ее резервным источником. Напольное отопление позволяет равномерно прогреть воздух в комнате и распространить тепло по всей площади помещения. Чтобы обеспечить грамотную работу теплого водяного пола, следует использовать следующие компоненты:
- маты для теплого пола;
- подложка;
- демпферная лента;
- теплоизоляция.
Теплоизоляция
Одним из главных компонентов напольного отопления является теплоизоляция. От ее качества зависит эффективность и надежность всей системы. Специалисты называют теплоизоляцию главным атрибутом тёплого пола. Основная функция этого элемента - задержка тепла внутри помещения. Таким образом в разы снижаются затраты на расход теплоносителя в холодное время года. Теплоизоляция не позволяет выходить теплу из помещения через перекрытия. В комнатах, где отсутствует теплоизоляция, потери тепла могут достигать 20%. Правильно организованная теплоизоляция является надежной гарантией, которая предотвратит потери тепла в окружающую среду. Изоляция обеспечивает равномерное распространение тепла по всей комнате. Кроме этого элемент гарантирует хорошую изоляцию от звуков и шумов. Теплоизоляция предотвращает распространение влажности из сырых помещений и подвалов, которые могут быть расположены под жилой комнатой.
Специально для наших покупателей мы сняли видео, чтобы помочь выбрать утеплитель для тёплого пола.

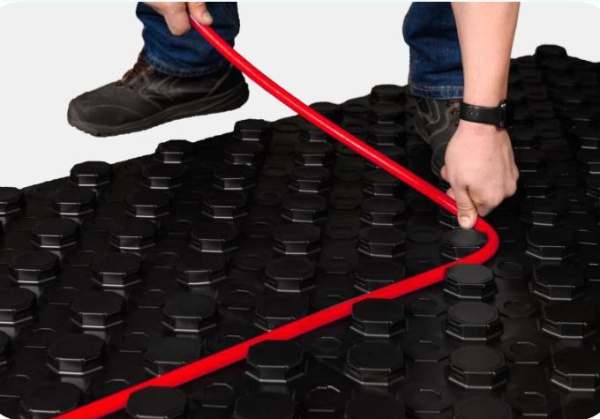

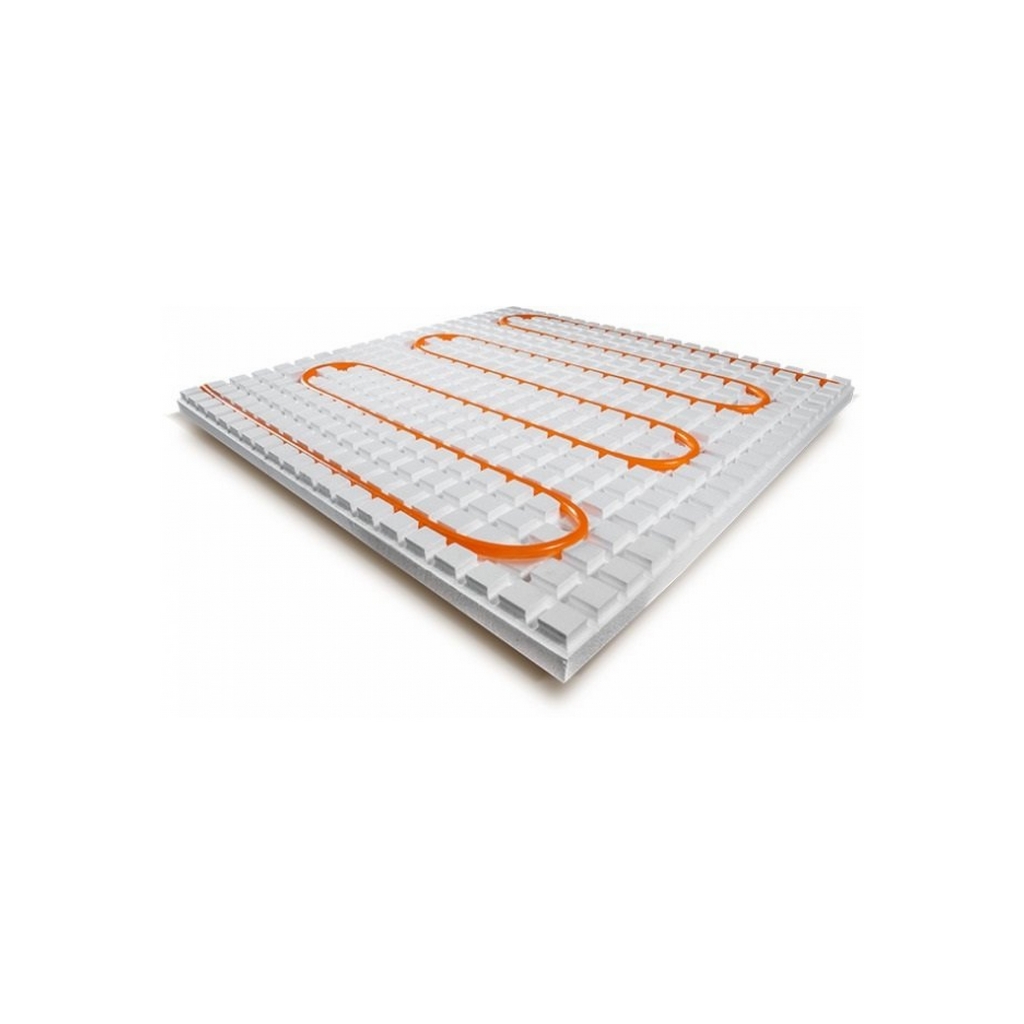

Маты для тёплого пола
Сегодня все больше компаний предлагают новые решения на рынке напольного отопления. Если не так давно маты для теплого пола были дорогостоящей покупкой, и выбор изделий ограничивался несколькими позициями, сегодня современному покупателю предлагается широкий спектр продукции. Среди них представлены товары как отечественного, так и зарубежного производства. Применение матов для теплого пола позволяет сэкономить до 30% энергии, а значит и ваши средства.
Компании-производители предлагают маты различного размера и конфигурации. В качестве материала для производства матов производители используют современный пенополистирол. Полимер имеет множество преимуществ перед другими материалами. Он обладает повышенной устойчивостью к нагрузкам и деформациям. Его плотность начинается от 35 кг на кубический метр. Маты с легкостью выдерживают вес труб, наполненных теплоносителем, массу бетонной стяжки и вес самого напольного покрытия. Пенополистирол является универсальным материалом, так как его можно использовать в помещениях различного назначения.
Полимер обладает небольшим весом, но при этом имеет значительную плотность. Пенополистирол не боится влияния низких и высоких температур. Он является долговечным материалом, и не утратит своих изначальных качеств даже спустя годы использования. Отличительная характеристика пенополистирола - медленное поглощение тепла. Таким образом он способен обеспечить стабильный показатель температуры в помещении. Данная особенность достигается за счёт уникальной структуры полимера в виде ячеек. Пенополистиролом изолируют тепло от трубопровода напольного отопления, направляя его вверх в помещение. Маты для тёплого пола эффективно задерживают шумы и звуки, которые теряются в лабиринтах матов. Пенополистирол рассчитан на длительный срок эксплуатации - более 40 лет.
Маты позволяет быстро и качественно произвести фиксацию трубопроводов для напольного отопления. Для этих целей плиты снабжены специальными выступами - бобышками. Выступы могут иметь разнообразную конфигурацию - в виде цилиндра, параллелепипеда или объемной фигуры. Бобышки позволяют оперативно зафиксировать трубы без использования дополнительного крепежа. Такая особенность в разы сокращает время и усилия при укладке трубопровода. В среднем труба укладывается между бобышками с шагом 10-15 см. Такое расстояние является оптимальным для равномерного обогрева помещения. Фиксация трубопровода с помощью бобышки полностью исключает смещение труб во время заливки цементной стяжки. В ассортименте производителей можно найти маты с бобышками без покрытия и с покрытием. За счёт уникальной системы замков маты способны создать единое монолитное покрытие с герметичным соединением плит между собой.

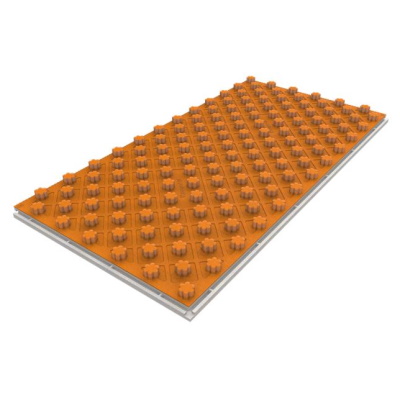

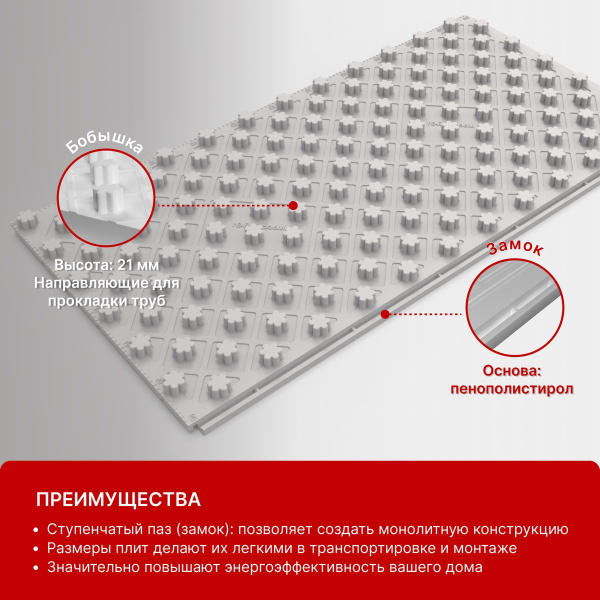

Среди российских покупателей особо востребованы маты Экопол с чёрным покрытием и бобышкой. Плиты укомплектованы запатентованным замком - бобышка с фиксатором типа "ласточкин хвост". При монтаже плит нет необходимости использовать дополнительные крепежные элементы. Маты для теплого пола Waterfloor и Пенощит отечественного производства оснащены бобышкой повышенной плотности. За счёт этого мастер при монтаже напольного отопления может смело ходить по плитам, не боясь повреждения их структуры. При этом продукция российских компаний в разы доступнее зарубежных аналогов. Маты Waterfloor изготовлены из самозатухающего полимера. Плиты оснащены бобышкой уникальной формы, что подходит для монтажа труб диаметром от 16 до 20 мм.

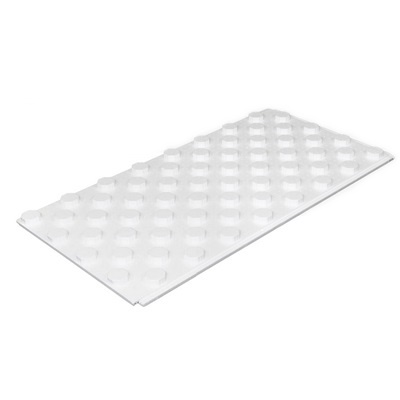

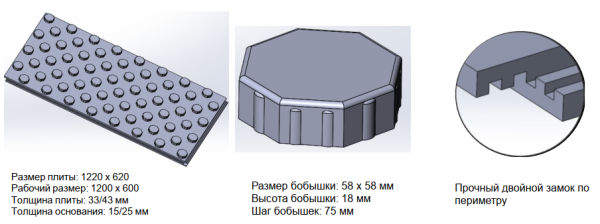

Не меньшего внимания заслуживают маты Knauf Therm. Их широко применяют в жилых домах и квартирах. Маты выполнены из экологически чистого и безопасного полимера. В его состав не входят токсичные соединения, такие как хлор и формальдегиды. За счёт обработки матов антипиренами минимизируется риск воспламенения плит. С помощью матов Knauf можно монтировать трубы разнообразного диаметра. Маты оснащены бобышкой, которая расположена под обратным уклоном. Данная особенность обеспечивает лучшую фиксацию трубопровода. По периметру плит предусмотрен специальный замок для создания монолитной поверхности. Монтирование системы напольного отопления упрощает разметку с двух сторон плит.
В ассортименте сайта "Большой Мастер" представлены маты Формат, оснащенные бобышкой с высотой 20 мм. За счёт такого параметра трубу можно монтировать в разных направлениях. Маты снабжены разметкой для упрощения укладки. Самоцентрирующие замки гарантируют более точную и аккуратную стыковку матов. Отечественный бренд Rols Isomarket выпускает маты для тёплого пола под маркой Energofloor. Особо востребованы плиты серии Energofloor Pipelock. Модель представлена двумя компонентами - теплоизоляция и поверхность для фиксации. В качестве материала для производства матов выбран пенополистирол толщиной 30 мм. Чтобы упростить процесс монтажа каждый мат снабжен специальными выступами по краям. При укладке маты соединяются внахлёст, что позволяет создать единый щит на основании пола. Благодаря особому расположению бобышки, трубопровод можно укладывать по прямой и по диагонали без использования элементов крепежа. Пенополистирол Energofloor устойчив к влиянию болезнетворных микроорганизмов и плесени.
Демпферная Лента
При монтаже напольного отопления следует уделять внимание даже незначительным деталям. К таким компонентам относится демпферная лента. Она является обязательным атрибутом тёплого пола. Лента монтируется по краю помещения. Она обеспечивает герметичность щелей и уплотняет стыки при монтаже плит. Кромочную ленту из полиэтилена закрепляют между стяжкой и стеной комнаты. Демпферная лента устойчива к воздействию прямых солнечных лучей и влажности. Дополнительно лента выполняет функцию изоляции помещения от шумов и звуков. Также она снижает потери тепла через примыкающие стены.

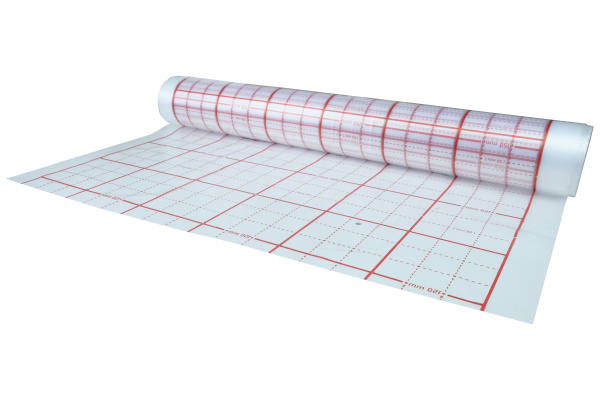

Подложка для теплого пола
Не менее важным элементом при обустройстве напольного отопления является подложка. Она представляет собой изоляционный материал из полиэтилена, толщина которого составляет от 2 до 10 мм. Особо востребованным товаром среди отечественных монтажников является подложка компании Valtec. Продукция изготовлена специалистами из России и Италии. Полимер обладает устойчивостью к влиянию повышенной влажности и агрессивным строительным смесям. Подложка характеризуется низким уровнем воспламенения. Материал снабжен специальным металлизированным слоем, который предотвращает потери тепла через основание пола. Благодаря своей структуре, подложка равномерно распределяет тепло по периметру помещения, выполняет роль гидроизоляции. Для простоты укладки подложки на ее поверхность нанесена специальная разметка в виде ячеек.
Теплоизоляция труб
Теплоноситель системы напольного отопления движется по трубопроводам. Чтобы исключить снижение тепловых потерь через поверхность труб используют специальную теплоизоляцию. Ее также применяют в системах водопровода и канализации, в которых она исключает риск замерзания жидкости и разрыва трубопроводных магистралей. Теплоизоляция минимизирует вероятность образования конденсата на поверхности труб. Наиболее востребованным вариантом теплоизоляции является утеплитель из вспененного полиэтилена. Полимер отличается пористой структурой. За счёт своей эластичности и гибкости он легко монтируется в самых труднодоступных местах. Теплоизоляция имеет специальный разрез для простоты укладки на трубы. Материал можно использовать с трубами из пластика, меди и стали. Изоляция сводит к минимуму потери тепловой энергии, служит барьером для распространения звуков и шумов. Кроме того, полиэтилен выполняет функцию защиты труб от коррозии. Вспененный полимер не боится воздействия строительных смесей и ультрафиолета.
Трубы для тёплого пола
Теплый пол имеет свои особенности укладки - множество изгибов и поворотов. Поэтому трубы для тёплого пола должны быть гибкими и эластичными. При этом трубопровод должен отвечать стандартам прочности, особенно в местах соединения. Трубы сверху покрываются бетонной стяжкой, поэтому должны выдерживать ее вес, чтобы исключить возникновение аварийных ситуаций, например, при разрыве трубопровода. Всем заявленным характеристикам отвечают трубы из сшитого полиэтилена. Они разработаны специально для напольного отопления. Сшитый полиэтилен представляет собой молекулы углеводорода, которые соединены по особой технологии в условиях повышенного давления и температуры. Данная технология позволяет получить материал с новыми усовершенствованными качества, которые подходит для эксплуатации в системах отопления и горячего водоснабжения.
Для систем напольного отопления чаще всего используют полиэтилен, сшитый по пероксидной или силановой технологии. Метод позволяет получить трубопровод с идеально гладкой внутренней поверхностью. Это полностью исключает риск накопления различных отложений внутри трубы, минимизирует вероятность уменьшения внутреннего диаметра трубопровода. Полимер устойчив к воздействию высоких температур и давления. Даже при длительной эксплуатации полимер не утратит своих изначальных свойств. Для сшитого полиэтилена характерен эффект памяти - в случае возникновения деформации или излома труба быстро восстановит свою первоначальную форму. Для этого полимера достаточно нагреть строительным феном. Трубы из сшитого полиэтилена невозможно сломать. Кроме того, материал является прекрасным изолятором от шумов и звуков. поглощает вибрации от гидроударов. Полиэтилен полностью нейтрален к агрессивным химическим соединением, является негативной средой для размножения микроорганизмов.
В ассортименте сайта "Большой Мастер" представлены трубы из сшитого полиэтилена российского и зарубежного производства. Среди них особой популярностью пользуется продукцией компания Rehau. Немецкий бренд производит трубы различных модификаций - модели Stabil, Flex и Pink разного размера. Труба универсально подходит для систем напольного и радиаторного отопления. Не менее популярна продукция компании Valtec. Трубопровод от российско-итальянского бренда дополнительно снабжён слоем из этиленвинилола. Оболочка исключает диффузии кислорода из окружающей среды в теплоноситель. Гибкие и эластичные трубы производит компания Uponor. Они предназначены для напольного отопления, радиаторов и водоснабжения. Сегмент российской продукции представлен трубопроводами компании Stout. Труба снабжены слоем Evoh, который предотвращает проникновение кислорода из внешней среды.
Коллектор для тёплого пола
Обязательным элементом системы напольного отопления является коллектор. Его основная задача - уменьшение температуры теплоносителя, который поступает от котельного оборудования. Коллектор является необходимым компонентом системы, поскольку теплоноситель, идущий от котла, имеет температуру 95 градусов. Такой параметр является неприемлемым для системы напольного отопления, в которой температура должна быть на уровне 30 градусов. Чтобы оптимизировать температуру для системы тёплого пола специально разработан коллектор. В конструкции коллектора происходит подмешивания холодного теплоносителя из обратной линии. С помощью гребенки можно точно управлять расходом теплоносителя в каждом контуре отдельно.
Коллектор имеет достаточно простую конструкцию, состоящую из нескольких каналов. К гребенке можно подсоединять от 2 до 12 контуров отопления. Основные элементы коллектора - падающая и обратная линия. Подающая линия направляет теплоноситель по контурам. Она имеет вид трубки, расположенной горизонтально. От падающей части выходят ответвления, которые направляют теплоноситель в контуры. На подающей линии монтируется расходомер, контролирующий объём воды, которая идет на контуры. Обратная часть имеет похожую конструкцию. По обратным каналам холодный теплоноситель возвращается к котлу отопления. На обратной линии устанавливаются термостатические клапаны. Коллектор предназначен для монтажа на стену.
Ассортимент коллекторов интернет-магазина "Большой Мастер" представлен различными моделями. Среди них популярна продукция компании Valtec. Коллекторы от российско-итальянского бренда обеспечивают равномерное распределение теплоносителя по всем отопительным контурам. Коллектор изготовлен из качественной сантехнической латуни. В каталоге сайта можно найти коллекторы Valtec разной степени сложности. Среди российских покупателей востребованы коллекторы производства Оventrop. На сайте представлены модели с разным числом отводов - от 2 до 12. Коллекторы снабжены качественной запорной и регулирующей арматурой. Сегмент европейской продукции представлен коллекторами компания Rehau. Комплектующие коллекторов изготовлены из качественных материалов, которые не подвержены коррозии. В комплект поставки каждого коллектора входит в система креплений. Российская компания Stout предлагает коллекторы по экономичной стоимости. Гребенки бренда обеспечивают эффективное распределение теплоносителя и контроль температуры в каждом контуре.
Смесительные узлы
Напольное отопление, которое относится к низкотемпературным источникам обогрева, требует использования смесительного узла. Он отвечает за снижение температуры для контура теплого пола. В конструкции смесительного узла происходит смешивание горячего теплоносителя, который поступает от котла, с холодным теплоносителем из обратной линии. В результате удается получить теплоноситель с оптимальным температурным показателем, который в последующем поступает для обогрева напольного покрытия. Смесительный узел состоит из нескольких элементов - предохранительный клапан и циркуляционный насос. Насос обеспечивает грамотную циркуляцию теплоносителя по всем контурам с определенной скоростью и равномерное распространение теплоносителя по всей площади помещения.
Предохранительный клапан регулирует температурные параметры на входе, поддерживает нужную температуру теплоносителя в контурах. Когда теплоноситель от котельного оборудования поступает на смесительный узел, он подходит к предохранительному клапану. Термостат оперативно определяет его температурный показатель, и если он выше заданного уровня, открывает подачу теплоносителя из обратной линии. Ассортимент смесительных узлов сайта "Большой Мастер" представлен продукцией компании Valtec. Модель снабжена терморегулирующей головкой и погружным датчиком температуры. Смесительные узлы компании Оventrop, благодаря сервоприводам, способны поддерживать давление на оптимальном уровне в 6 бар. Модель снабжена регулятором с защитой, который оперативно срабатывает при увеличении порогового значения температуры.
Насос для тёплого пола
Если необходимо обеспечить циркуляцию теплоносителя в крупных отопительных системах, не обойтись без циркуляционного насоса. Он необходим в тех случаях, когда невозможно организовать естественную циркуляцию в системах с разветвлениями на несколько контуров, в системах водяного пола и т.д. Циркуляционный насос повышает теплоотдачу нагревательных приборов и способствует экономии энергоресурсов. Оборудование монтируется на участок обратной линии, где температура теплоносителя будет наименьшей. Насос гарантирует постоянную скорость движения теплоносителя и равномерное его распределение по контурам.
Насос выбирают относительно нагрузки на систему, в которой он будет эксплуатироваться. В ассортименте компании "Большой Мастер" представлены насосы различных торговых марок - Grundfos, Ibo, Vodotok, Unipump, Valtec. Среди них особой популярностью пользуется продукция компании Grundfos. Производитель снабдил оборудование несколькими ступенями защиты и датчиками давления. Среди российских покупателей популярны циркуляционные насосы Valtec. Их можно монтировать в системах открытого и закрытого типа. Насосы Valtec относятся к моделям с "мокрым" ротором. Они снабжены качественными комплектующими, что позволяет использовать насосы даже совместно с жесткой водой. Не менее востребованы циркуляционные насосы Unipump. Они укомплектованы "мокрым" ротором и способны функционировать в широком диапазоне температур.
